Termékleírás
A miénkKábelföldelés figyelő rendszerösszehasonlítja a három-fázisú köpenyáramot, az üzemi áramot, az áramarányokat és a fáziskiegyensúlyozatlanságot. Az osztott-magú érzékelők támogatják a meglévő földelés és a fő-kábelvezetékek köré történő telepítést.
Műszaki elv
Az áramérzékelők mérik a köpeny keringési áramát és a kábel terhelési áramát a földelési pontokon. A felügyeleti egység összehasonlítja a fázisegyensúlyt, a nagyságrendet és a trendváltozásokat, hogy azonosítsa a rendellenes földelést, a köpenyhibákat vagy a túlzott indukált áramot.
Termékjellemzők
A kábelföldelés-figyelő rendszer elválasztja a köpeny{0}}keringési viselkedését a fő terhelési-jelenlegi trendtől. Az osztott-magos érzékelők leegyszerűsítik a telepítést a meglévő kábelvezetők köré. Többféle ellátási mód támogatja az alállomásokat, a csatlakozási aknákat és a távoli kábelutakat. Az arány- és fázis-összehasonlítás segít azonosítani a rendellenes kötési vagy burkolati feltételeket.
Üzemeltetési feltételek
Szerelje fel a terméket tiszta, szellőző helyre, korrozív gázok, vezetőképes por, víz behatolása, erős vibráció vagy erős ütés nélkül. Biztosítson megbízható védőföldelést, tartsa be a szükséges elektromos távolságokat, és használja a névleges kiegészítő tápegységet. Gyártás és telepítés előtt ellenőrizze a környezeti hőmérsékletet, páratartalmat, magasságot, burkolatvédelmet, kábelelvezetést és kommunikációs feltételeket.
Termékparaméterek
|
Paraméter |
Részletek |
|
Gazda csatornák |
3 load-current + 3 sheath-current channels; 12-re bővíthető |
|
Mintavételi intervallum |
Alapértelmezett 1 s; konfigurálható |
|
Gazdagép pontossága / teljesítménye |
0.5% / 5 W |
|
Gazdaellátás |
Napelemes, CT-csatolt, AC 220 V vagy DC 12 V |
|
CT-csatolt indítóáram |
25 A |
|
Köpeny{0}}aktuális tartomány |
0-200 A szabvány; testreszabható |
|
Köpeny{0}}árampontosság/felbontás |
0,5 / 0,1 A osztály |
|
Az aktuális tartomány betöltése- |
0-2000 A szabvány; testreszabható |
|
Betöltési-aktuális pontosság/felbontás |
1/1 A osztály |
|
Érzékelő környezet |
IP68; -40 foktól +75 fokig |
A termék előnyei
- AKábelföldelés figyelő rendszerelválasztja a burok{0}}keringési viselkedését a fő terhelési-jelenlegi trendtől.
- Az osztott{0}}magú érzékelők leegyszerűsítik a meglévő kábelvezetők köré történő telepítést.
- Többféle ellátási mód támogatja az alállomásokat, a csatlakozási aknákat és a távoli kábelutakat.
- Az arány- és fázis-összehasonlítás segít azonosítani a rendellenes kötési vagy burkolati feltételeket.
Fő alkalmazások
AKábelföldelés figyelő rendszer10 kV-os-és-fölötti kábelek földeléséhez, kereszt-kötésű szakaszokhoz, összekötő dobozokhoz és kapocsföldeléshez használják.
Kábelalagutakban, alállomásokban, ipari útvonalakban és városi földalatti hálózatokban használják.
A rendszer támogatja a köpeny{0}}hibákra való figyelmeztetést és a kábel életciklus-kezelését.

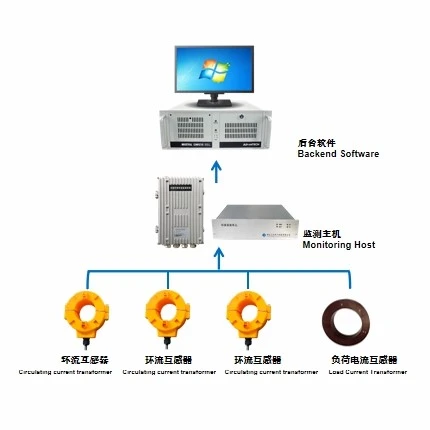

Alkatrészek
|
Rész |
Funkció |
|
Monitoring host |
Kiszámítja a három-fázisú köpenyáramot, a terhelési áramot, az arányokat és a riasztásokat. |
|
Köpeny{0}}az aktuális CT-k |
Mérjen meg minden kábel földelő vezetéket osztott magos{0}}vezetékkel. |
|
Az aktuális CT-k betöltése- |
Mérje meg a főkábel üzemi áramát. |
|
Tápellátás és kommunikációs egység |
Napelemes, CT, hálózati vagy egyenáramú ellátást és adatátvitelt biztosít. |
GYIK
K: Milyen információkra van szükség a modell kiválasztásához?
V: Adja meg a kábelfeszültséget, a földelési sémát, a vezető átmérőit, a várható áramokat, a csatornák számát és a rendelkezésre álló teljesítményt.
K: Mit kell ellenőrizni a telepítés előtt?
V: Ellenőrizze a CT tájolását, a fáziscímkéket, a vezeték központosítását, a burkolat tömítését, a földelést és a kommunikációs jelet.
K: Hogyan integrálható az eszköz vagy a rendszer?
V: A 4G vagy RS485 az aktuális értékeket, arányokat, trendeket és riasztásokat küldi a felügyeleti platformnak.
K: Mely lehetőségeket kell megerősíteni a gyártás előtt?
V: Erősítse meg a CT rekeszértékeket és tartományokat, a gazdagép csatornákat, a nap- vagy CT energiát, a burkolatot és a kommunikációt.
